Amortiguadores para techo acústico: goma o híbridos, cómo elegir

Un falso techo de placa de yeso colgado del forjado con varillas rígidas mejora poco el aislamiento frente al ruido del vecino de arriba: las varillas actúan como puentes y la vibración del forjado pasa directamente a la placa. La diferencia la marca el amortiguador acústico que se intercala en cada cuelgue. Pero no todos son iguales: hay modelos de goma y modelos híbridos de muelle y goma, para distintos perfiles y para distintas cargas. En esta guía te explicamos cómo elegir el amortiguador SENOR adecuado para tu techo.

Cómo funciona un techo acústico desolidarizado

Un techo acústico funciona como un sistema masa-muelle-masa: el forjado es la primera masa, la cámara de aire con lana mineral y los amortiguadores hacen de muelle, y la placa de yeso es la segunda masa. Para que funcione, la placa no debe tener ningún contacto rígido con el forjado ni con las paredes:

• En cada cuelgue, un amortiguador acústico entre la varilla (o el anclaje) y el perfil.
• En el perímetro, una banda elástica que separe la placa y los perfiles de los muros, como las bandas acústicas autoadhesivas.
• En la cámara, material absorbente (lana mineral) para evitar resonancias.

Si quieres repasar los materiales de acabado y la absorción, tienes nuestra guía de techos acústicos suspendidos. Aquí nos centramos en la pieza que más se suele elegir mal: el amortiguador.

Paso 1: identifica el perfil del techo

Cada amortiguador está pensado para un tipo de perfil. Es lo primero que hay que tener claro:

• Perfil de 45/48 mm (tipo TC47): SENOR F/RAPID/GM 47 (goma, con doble bloqueo DS2; versión verde de 3 a 25 kg y azul de 20 a 45 kg, según sus fichas técnicas), 47 MDS y A4TIM/47 (híbridos). Para techos directos y trasdosados muy delgados, el FTD MINI 47 (goma).
• Perfil de 60 mm (tipo TC60): SE-4360/60 (goma) y 60 MDS (híbrido).
• Perfil tipo sierra: SENOR PL-50 (goma y acero, con bloqueo CLIP STOP; 8–30 kg en verde y 27–50 kg en azul).
• Perfil C o montante: SENOR MSN-90 (híbrido, en tres versiones: V 45, A 75 y R 120).

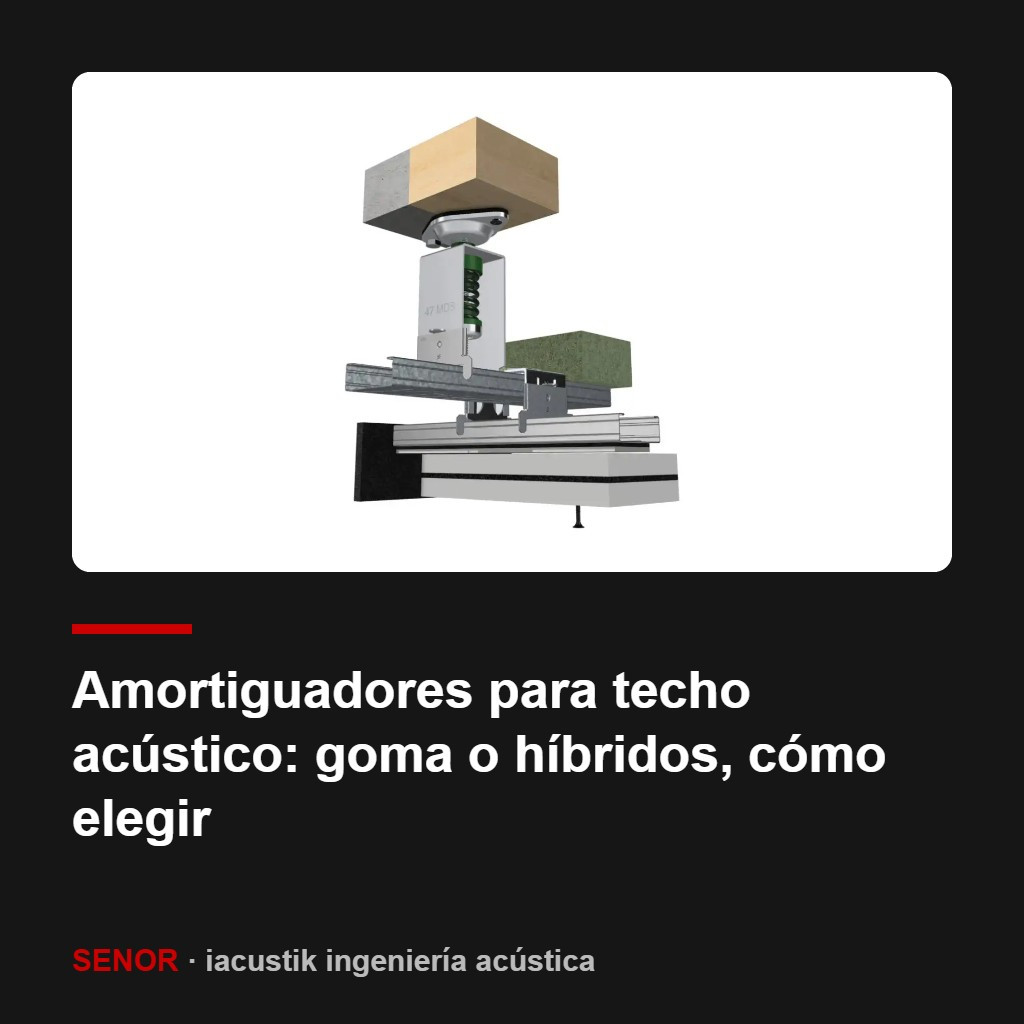

• Bajo vigas de madera: SENOR T2000 híbrido, pensado para suspender techos con estructura metálica bajo vigas de madera.
• Techos desmontables (registrables): SENOR 105-PCV y la horquilla de cuelgue TRN.
• Techos continuos con horquilla: horquillas SENOR HORQ DS para perfiles de 47 y 60 mm, de la categoría de techo con rotura de puente térmico.

Paso 2: calcula la carga de cada amortiguador

La carga que recibe cada amortiguador es el peso del techo por metro cuadrado multiplicado por la superficie que «recoge» cada cuelgue (la separación entre cuelgues por la separación entre perfiles). En el peso del techo hay que incluir todo: placas, perfilería, lana mineral y lo que se cuelgue del techo, como luminarias.

Un ejemplo para entender el cálculo: si el techo completo pesa 25 kg/m² y cada cuelgue recoge 1 m², cada amortiguador soporta unos 25 kg. Un modelo de 15 a 30 kg o de 20 a 45 kg trabajaría bien; uno de 3 a 15 kg quedaría sobrecargado y uno de 45 a 75 kg apenas se comprimiría. Los pesos reales de cada placa y la separación de cuelgues los da el fabricante del sistema de techo.

En SENOR, los colores ayudan a no equivocarse: dentro de cada familia, gris, verde, azul y rojo corresponden a rangos de carga crecientes. Por ejemplo, la versión verde del 47 MDS (4725 V/MDS) trabaja de 15 a 30 kg, según su ficha técnica.

Paso 3: goma o híbrido (muelle y goma)

Amortiguadores de goma

Son la opción más habitual en vivienda: compactos, rápidos de montar y eficaces frente a la transmisión de vibraciones por impactos y equipos. Según SENOR, modelos como el PL-50 están pensados para vibraciones de equipos con impactos repetitivos y rotativos a partir de 20 Hz. Los tienes en la categoría de techo acústico de goma.

Amortiguadores híbridos de muelle y goma

Combinan un polímero con una espiral de acero helicoidal. Según SENOR, reducen las vibraciones en todo el espectro de frecuencias, por lo que son la opción recomendable cuando el problema incluye frecuencias más bajas: locales con música, gimnasios, maquinaria en la planta superior o techos con mucha carga. Los tienes en techo acústico híbrido de muelle y goma; para perfil C, el MSN-90 es una de las opciones más versátiles.

Errores frecuentes al montar un techo acústico

• Varillas o perfiles que tocan las paredes: sin banda perimetral, la placa queda unida a los muros y el aislamiento cae.
• Instalaciones que atraviesan el techo de forma rígida: conductos, tuberías o luminarias colgadas directamente del forjado y en contacto con la placa crean puentes.
• Mezclar amortiguadores de distintos rangos en el mismo techo sin un motivo de cálculo: unos trabajan comprimidos y otros no.
• Sobrecargar los cuelgues al añadir luminarias, rejillas o una segunda placa sin recalcular.
• No usar los dispositivos de seguridad: los bloqueos (DS, DS2, CLIP STOP) evitan que el perfil se desplace o se suelte.

Preguntas frecuentes

¿Cuántos amortiguadores se ponen por metro cuadrado?

Depende del peso del techo y de la separación entre cuelgues que indica el fabricante del sistema. Lo importante es que la carga de cada cuelgue quede dentro del rango del amortiguador elegido. Si nos dices el tipo de techo y su superficie, te lo calculamos.

¿Un techo acústico sirve contra el ruido de pisadas del vecino de arriba?

Ayuda, porque desolidariza la placa del forjado que vibra con los impactos. Para impactos fuertes o frecuencias bajas, conviene usar amortiguadores híbridos y una cámara con lana mineral. La solución más eficaz contra las pisadas, de todos modos, se hace en el suelo del vecino, algo que no siempre es posible.

¿Qué diferencia hay entre los modelos con DS y DS2?

Son dispositivos de seguridad que sujetan el perfil al amortiguador. El F/RAPID/GM 47, por ejemplo, incorpora el doble bloqueo DS2. Evitan que el perfil se desplace o se deforme durante el montaje y la vida del techo.

Calculamos tu techo

Dinos el tipo de perfil, la superficie, el tipo de placa y qué ruido quieres reducir. Envíanos tu consulta de ingeniería y te indicamos el material y el número de unidades.
