Apantallamientos Acústicos: Barreras Antiruido para Exteriores

El ruido ambiental, generado principalmente por el tráfico rodado, ferroviario y las actividades industriales al aire libre, es uno de los contaminantes más agresivos en las zonas urbanas. A diferencia del aislamiento en interiores, donde podemos confinar la fuente en una "caja", en exteriores nos enfrentamos a la propagación libre del sonido.

Cuando no es posible actuar sobre la fuente (como reducir el tráfico o silenciar una torre de refrigeración), la única estrategia viable es interrumpir la trayectoria de las ondas sonoras antes de que lleguen al receptor. Aquí es donde entran en juego los apantallamientos acústicos o barreras antiruido. No son simples muros; son dispositivos de ingeniería diseñados para gestionar la física de la difracción y la transmisión sonora.

Principios Físicos: La Sombra Acústica

Para entender cómo funciona una barrera, hay que imaginar el sonido como si fuera luz, pero con una capacidad mucho mayor para "doblar" esquinas.

1. Aislamiento (Transmisión): El material de la barrera debe tener suficiente masa superficial (generalmente más de 20 kilogramos por metro cuadrado) para impedir que el sonido la atraviese directamente. Si la barrera es ligera o tiene agujeros, el sonido pasará a través de ella, anulando su efecto.

2. Difracción de Borde: Este es el fenómeno más crítico. Cuando una onda sonora choca contra un obstáculo, tiende a curvarse sobre el borde superior y los laterales, descendiendo hacia la zona que queremos proteger.

3. Zona de Sombra: El área detrás de la barrera donde el nivel de ruido se reduce se llama sombra acústica. Esta sombra no es un silencio total debido a la difracción, pero es donde se consigue la atenuación deseada (comúnmente entre 5 y 15 decibelios, dependiendo de la geometría).

Tipología de Barreras según su Comportamiento

No todas las barreras son iguales. La elección depende de si queremos solo bloquear el sonido o si necesitamos eliminarlo del ambiente.

1. Pantallas Reflectantes

Son superficies duras y lisas, como el hormigón, el vidrio laminado, el metacrilato (PMMA) o el policarbonato.

• Funcionamiento: Rebotan la energía sonora hacia la fuente.

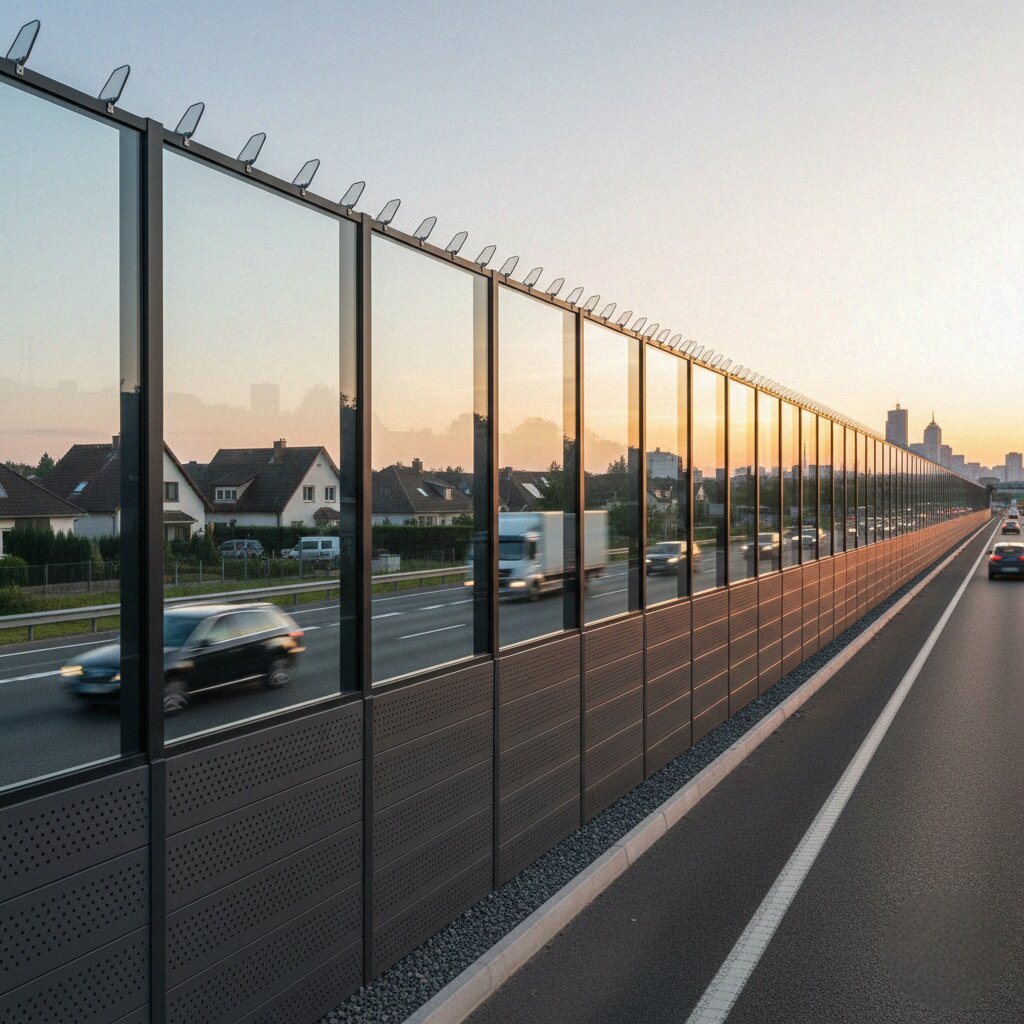

• Uso: Son ideales cuando al otro lado de la fuente no hay nada sensible (campo abierto). Las pantallas transparentes son vitales en zonas urbanas para minimizar el impacto visual y evitar la sensación de túnel o encierro en carreteras y viaductos.

• Riesgo: Si se instalan en ambos lados de una carretera o cerca de una fachada industrial, pueden crear un efecto de cañón, donde el ruido rebota múltiples veces entre las barreras y aumenta el nivel global en lugar de reducirlo.

2. Pantallas Absorbentes

Están diseñadas para "tragar" el ruido en lugar de reflejarlo. Suelen ser paneles metálicos tipo sándwich con una cara perforada orientada hacia el ruido y un núcleo de lana mineral de alta densidad o fibra de poliéster.

• Funcionamiento: El sonido entra por las perforaciones y se disipa en calor dentro del material absorbente.

• Uso: Son obligatorias cuando hay edificios a ambos lados de la vía o cuando se encierran equipos ruidosos (chillers, generadores) en azoteas, para evitar que el ruido rebote contra la propia máquina o paredes cercanas.

• Materiales Alternativos: Existen barreras de hormigón poroso (con textura de "palomitas de maíz") y compuestos de madera-cemento que ofrecen buena absorción y una estética más natural.

Factores Críticos de Diseño

La eficacia de un apantallamiento no depende tanto del espesor del material (siempre que cumpla la ley de masas), sino de su geometría y ubicación.

La Regla de la Ubicación

Para maximizar la eficiencia, la barrera debe colocarse lo más cerca posible de la fuente de ruido o lo más cerca posible del receptor. La peor ubicación es justo a mitad de camino entre ambos.

• Cerca de la fuente: Obliga al sonido a realizar un ángulo de difracción muy agudo para superar la barrera, creando una sombra acústica amplia y profunda.

• Cerca del receptor: Protege localmente, como una tapia de jardín alta, pero deja desprotegidas otras áreas.

Altura y Longitud Efectiva

• Altura: Cuanto más alta, mayor es la diferencia de camino (la distancia extra que debe recorrer el sonido para saltar la barrera). Sin embargo, existen límites estructurales y de resistencia al viento.

• Longitud: El sonido no solo pasa por arriba, sino también por los lados. La barrera debe tener una longitud suficiente para cubrir un ángulo de visión amplio (al menos 160 grados) desde el receptor. Si la barrera es corta, el flanqueo lateral del ruido anulará la reducción conseguida por la altura.

Continuidad y Estanqueidad

Una barrera acústica debe ser estanca al aire. Una pequeña rendija de 2 centímetros a lo largo de la base (por ejemplo, por un mal ajuste con el terreno) puede reducir el rendimiento de la barrera de 10 decibelios a solo 3 decibelios. Se debe prestar especial atención al sellado inferior con grava o hormigón y a las juntas verticales entre paneles (machihembrados con juntas de goma).

Innovaciones y Tendencias

Barreras Biológicas y "Green Walls"

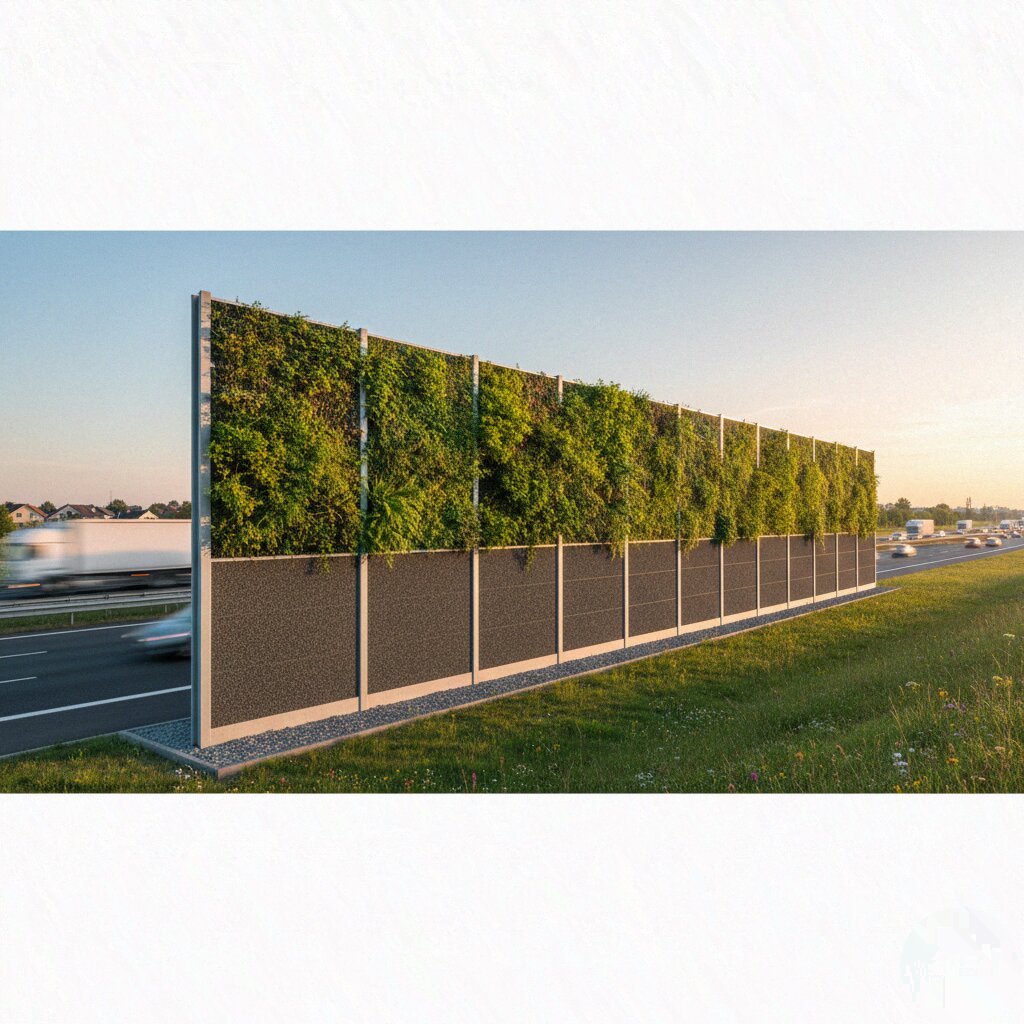

A menudo se plantan filas de árboles o setos creyendo que aíslan el ruido. Técnicamente, la vegetación es casi transparente al sonido (se necesitan espesores de bosque de más de 30 metros para notar una reducción real). Sin embargo, las barreras acústicas vegetales modernas son estructuras con núcleo de suelo artificial y plantas enraizadas que sí funcionan: el núcleo de tierra aporta la masa y la superficie vegetal aporta absorción difusa, sumado a un potente efecto psicoacústico (si no veo la fuente de ruido, me molesta menos).

Difractores de Borde

Para no tener que construir muros excesivamente altos, se instalan dispositivos en la coronación de la barrera (formas cilíndricas, de "hongo" o de múltiples aristas). Estos elementos interfieren con la onda sonora justo en el punto de difracción, reduciendo la energía que cae hacia la zona de sombra sin necesidad de aumentar la altura vertical.

Aplicaciones Industriales Específicas

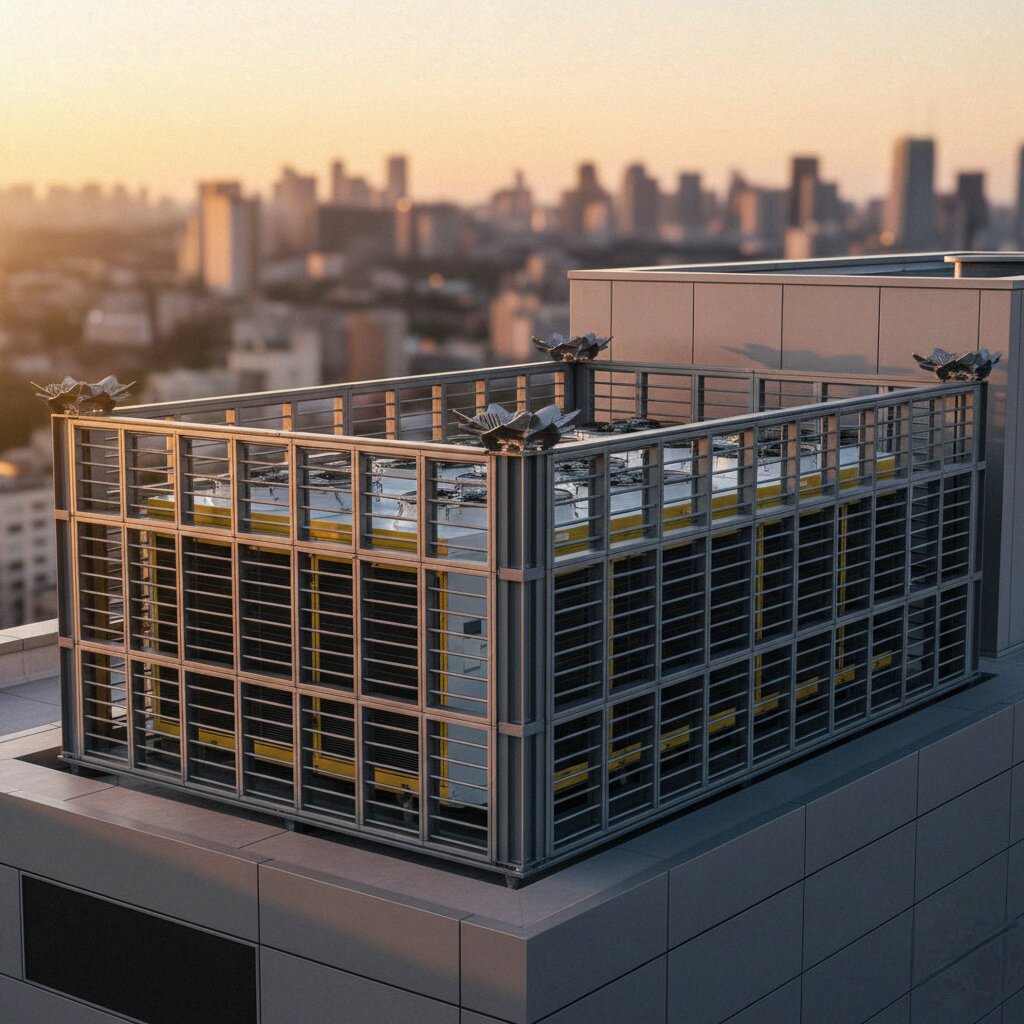

En la industria, el apantallamiento se usa frecuentemente en azoteas técnicas para ocultar sistemas de climatización (HVAC). Aquí, el desafío adicional es la carga de viento y el peso sobre la cubierta. Se suelen utilizar sistemas de lamas acústicas (louvers) que actúan como barrera visual y acústica pero permiten el paso del aire necesario para que las máquinas "respiren".
