Ruido en las tuberías: cómo evitar que transmitan vibraciones

Golpes al cerrar un grifo, un zumbido constante cuando arranca el grupo de presión, el sonido del agua corriendo por la pared o crujidos en la calefacción. El ruido de las tuberías es una de las molestias más difíciles de localizar, porque se oye lejos de donde se produce. En muchos casos la causa no es la tubería en sí, sino cómo está fijada: una abrazadera rígida atornillada al muro convierte la pared en una caja de resonancia. En este artículo repasamos de dónde viene el ruido y cómo evitar que las tuberías transmitan vibraciones con abrazaderas y soportes acústicos SENOR.

Los tipos de ruido en una instalación de tuberías

• Ruido de flujo: el agua que circula a velocidad alta, sobre todo en codos, válvulas y reducciones, genera ruido y vibración.
• Golpe de ariete: el cierre rápido de un grifo o una electroválvula provoca una onda de presión que golpea la tubería. Es un problema hidráulico y se corrige en la instalación (por ejemplo, con dispositivos antiariete o ajustando la presión), aunque una buena fijación limita cuánto se oye.
• Vibración de bombas y grupos de presión: el equipo vibra y la tubería lleva esa vibración por todo el edificio.
• Dilataciones: en tuberías de agua caliente y calefacción, los cambios de temperatura producen movimientos y crujidos si la tubería roza o está bloqueada.

En todos los casos hay una parte común: la vibración llega a la estructura a través de los puntos de fijación y de los pasos por muros y forjados. Ahí es donde se actúa.

Cómo localizar de dónde viene el ruido

Antes de cambiar nada, conviene saber qué tramo transmite. Algunas pistas sencillas: si el ruido aparece solo cuando arranca la bomba o el grupo de presión, el origen está en el equipo y en sus conexiones; si se oye al abrir o cerrar un grifo concreto, revisa ese ramal y su presión; si se nota con la calefacción encendida y cambia con la temperatura, piensa en dilataciones y roces. Apoyar la mano en la pared o en la tubería mientras funciona la instalación ayuda a encontrar el punto donde la vibración es mayor.

La clave: fijaciones desolidarizadas

Para que la tubería no «haga sonar» el edificio hay que cortar el contacto rígido entre ambos:

• Abrazaderas acústicas con un elemento elástico entre la tubería y la fijación.
• Soportes elásticos en las tuberías colgadas del techo, para que la varilla no transmita la vibración al forjado.
• Pasos por muros y forjados con un material elástico alrededor del tubo, sin contacto directo con la obra.
• Conexiones flexibles entre bombas o equipos y la tubería fija.

Soluciones SENOR para tuberías

En la categoría de suspensión de tuberías en paramentos tienes dos soluciones específicas:

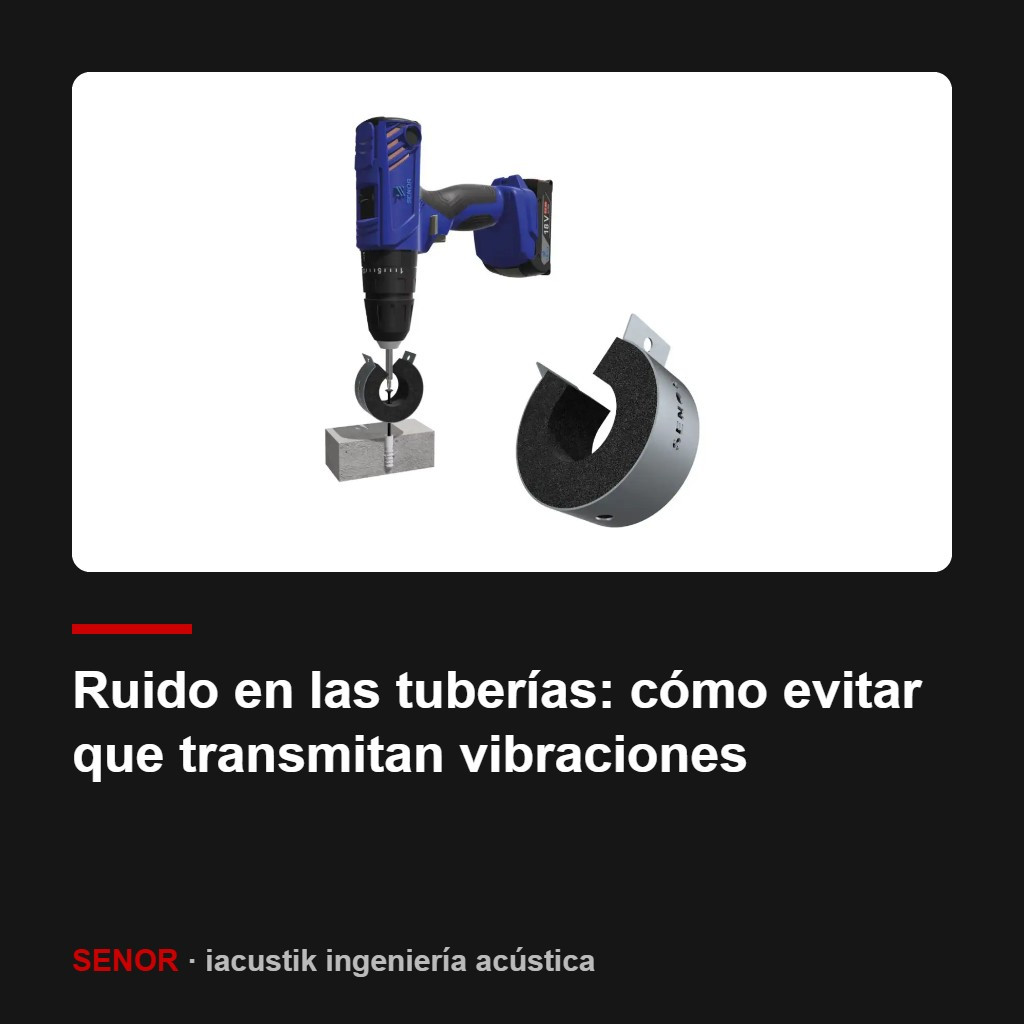

• SENOR ATB-50: abrazadera acústica adaptable para tuberías de 10 a 40 mm, sin necesidad de cambiar de modelo para cada diámetro. Se puede instalar en techo, pared o suelo e incluye un tornillo de cabeza hexagonal para un ajuste preciso.
• SENOR TDBI-50 M8: soporte acústico para la suspensión de tuberías.

Para tuberías colgadas con varilla o con conexiones rígidas en techos, suelos o paredes, el aislador polimérico SENOR TAV-4000 tiene un agujero roscado compatible con varillas y abrazaderas, y se fabrica en cuatro versiones por color y carga (según SENOR):

También existe en versión TAV-4000 E, con los mismos rangos de carga.

Cómo elegir el soporte de una tubería colgada

La carga de cada soporte es el peso por metro de la tubería llena (tubo, agua y aislamiento térmico, si lo lleva) multiplicado por la distancia entre soportes. Un ejemplo para entender el cálculo: si un tramo pesa 6 kg por metro lleno y los soportes van cada 1,5 m, cada soporte carga unos 9 kg, y un TAV-4000 gris (3–20 kg) trabajaría bien. La separación máxima entre soportes la marca el fabricante de la tubería según su material y diámetro: respétala siempre.

Bombas y grupos de presión

Si el ruido viene de una bomba, hay que actuar en dos frentes: aislar su base con amortiguadores o una bancada y desacoplarla de la tubería con conexiones flexibles; después, fijar la tubería con elementos acústicos para que no lleve la vibración por el edificio. Lo explicamos con detalle en el artículo sobre el aislamiento acústico de bombas y sistemas de bombeo.

Errores frecuentes

• Abrazadera acústica con la tubería tocando la pared: si el tubo roza el muro en otro punto, el aislamiento se pierde.
• Apretar en exceso: el elastómero queda aplastado y deja de trabajar.
• Mezclar abrazaderas rígidas y acústicas en el mismo tramo: una sola fijación rígida basta para transmitir.
• Pasos de forjado sin material elástico: la tubería empotrada en contacto con la obra transmite directamente a la estructura.
• Olvidar las tuberías de los equipos: en splits, aerotermia y fan coils, las tuberías son el camino por el que vuelve la vibración.

Preguntas frecuentes

¿Las abrazaderas acústicas eliminan el golpe de ariete?

No. El golpe de ariete es un problema hidráulico que hay que corregir en la instalación. Las abrazaderas acústicas reducen cuánto de ese golpe y de las vibraciones de la tubería llega a paredes y forjados, que es lo que finalmente se oye.

¿Sirve la ATB-50 para bajantes?

La ATB-50 está pensada para tuberías de 10 a 40 mm. Las bajantes suelen tener diámetros mayores, así que para ellas consúltanos y te indicamos la solución adecuada.

¿Cada cuánto hay que poner una abrazadera?

La separación depende del material y del diámetro de la tubería, y la indica su fabricante. Lo que cambia con una solución acústica es el tipo de fijación, no la separación: todas las fijaciones del tramo deben ser acústicas.

Te ayudamos con tu instalación

Cuéntanos qué tuberías son (material, diámetro, si van colgadas o por pared) y qué ruido notas. Envíanos tu consulta de ingeniería y te indicamos el material y el número de unidades.
