Instalaciones Deportivas: Soluciones Acústicas para Polideportivos

Las instalaciones deportivas, en particular los polideportivos, son entornos constructivos que presentan uno de los desafíos acústicos más significativos en la ingeniería de la construcción. Su naturaleza (grandes volúmenes, superficies reflectantes y actividades de alta intensidad sonora) requiere una doble intervención especializada: el aislamiento acústico, para evitar la propagación de ruido al exterior y a zonas sensibles colindantes, y el acondicionamiento acústico, para optimizar la calidad sonora interna, reducir la fatiga y garantizar la inteligibilidad de la palabra. Una gestión acústica deficiente compromete la salud, el rendimiento deportivo y la convivencia urbana.

1. El Origen del Problema Acústico en Grandes Salas

El problema fundamental en un polideportivo reside en su configuración arquitectónica y los materiales predominantes.

En primer lugar, su gran volumen y altura aumentan drásticamente el tiempo que tarda el sonido en disiparse, lo que se conoce como Tiempo de Reverberación (T60). Un T60 excesivo (a menudo superior a 4 o 5 segundos en salas no tratadas) crea un ambiente sonoro saturado.

En segundo lugar, el uso de materiales duros y lisos como el hormigón, el vidrio, el cemento pulido y las estructuras metálicas, inherentes a la durabilidad y la facilidad de mantenimiento requeridas, son altamente reflectantes. Estas superficies impiden la absorción de energía sonora, lo que agrava la reverberación y genera fenómenos indeseados como el eco flotante (flutter echo) o la concentración de energía en puntos específicos.

Las principales fuentes de ruido son el impacto de balones y pesas, la música de alta intensidad, el ruido de la multitud (aplausos y gritos) y el generado por los sistemas de climatización y ventilación. Abordar el control de estas fuentes requiere la aplicación de estrategias diferenciadas de aislamiento (transmisión) y amortiguación/absorción (reflexión).

2. Aislamiento Acústico: Barreras Contra la Transmisión de Ruido

El aislamiento acústico tiene como objetivo principal proteger tanto el entorno exterior de las emisiones del polideportivo como las áreas internas sensibles (oficinas, salas de yoga, vestuarios) del ruido generado en la pista principal. Esto se logra mediante la aplicación de sistemas de alta masa, desolidarización y amortiguación de vibraciones.

2.1 Aislamiento de la Envolvente (Muros y Cubiertas)

Para lograr un alto Índice de Reducción Acústica Ponderado en fachadas y cubiertas, se recurre a la configuración de sistemas de masa-muelle-masa.

Las cubiertas metálicas ligeras, comunes en grandes naves, requieren la incorporación de láminas viscoelásticas pesadas (polímeros de alta densidad, caucho, o láminas asfálticas) que aumentan la masa superficial, mejorando significativamente el aislamiento al ruido aéreo. Estas láminas, al ser viscoelásticas, también actúan como material amortiguador, disipando la energía vibratoria generada por el impacto de la lluvia o la actividad interior. Este sistema se complementa con un falso techo o trasdosado que incorpora materiales fibrosos (lana de roca o fibra de vidrio) para crear una cavidad resonante que mejora el aislamiento en el rango de bajas frecuencias.

En fachadas, la solución más eficaz es la construcción de doble hoja de mampostería, con la cámara de aire rellena de lana mineral. Es vital el tratamiento acústico de los elementos singulares, utilizando vidrios laminados acústicos de composición asimétrica (6+12+4) y carpinterías de alta hermeticidad para evitar puentes acústicos.

2.2 Control del Ruido de Impacto con Suelos Flotantes

El ruido de impacto, especialmente en salas de pesas, spinning o gimnasios, es un problema de transmisión estructural. La solución más efectiva es el suelo flotante desolidarizado.

Este sistema consiste en una capa de acabado superficial (pavimento deportivo, goma de alta resistencia) apoyada sobre una capa resiliente que es la clave del aislamiento. Los materiales resilientes más utilizados son las esteras de caucho SBR y EPDM reciclado o espumas de polietileno reticulado (PE). Estos materiales elásticos absorben la energía de impacto y la vibración, interrumpiendo la transmisión a la losa estructural. Es crucial que la capa flotante no toque los muros perimetrales, manteniendo una junta de desolidarización para evitar la transmisión lateral del sonido.

2.3 Aislamiento de Equipos e Instalaciones

El ruido de los sistemas de ventilación y climatización se transmite tanto por vía aérea como estructural. Para la transmisión estructural, los equipos deben montarse sobre soportes antivibratorios especializados (tacos de elastómero, muelles o silentblocks) dimensionados para la carga y la frecuencia de vibración de la máquina.

Para el ruido aéreo y la propagación por conductos, es necesario instalar silenciadores acústicos disipativos en las bocas de ventilación y forrar internamente los conductos con materiales fonoabsorbentes, asegurando que las rejillas exteriores tengan el tratamiento acústico adecuado.

3. Acondicionamiento Acústico: Control de la Reverberación

El acondicionamiento acústico tiene como meta alcanzar un Tiempo de Reverberación ($T_{60}$) óptimo que oscila típicamente entre 1.5 y 2.5 segundos para pabellones polideportivos, y valores inferiores (1.0 a 1.5 s) para salas de fitness o usos específicos donde la inteligibilidad es prioritaria. Esto se logra introduciendo una cantidad calculada de materiales fonoabsorbentes.

3.1 Clasificación y Ubicación de Materiales Absorbentes

Los materiales de absorción se clasifican según su naturaleza y mecanismo:

• Absorbentes Porosos: Lanas minerales (roca, vidrio), espumas de melamina o de poliéster. Absorben el sonido al permitir que la onda sonora penetre en los poros, donde la energía acústica se convierte en calor por fricción. Son más eficaces en frecuencias medias y altas.

• Absorbentes Resonantes: Paneles perforados, techos de madera ranurada o membranas. Actúan como resonadores de Helmholtz o resonadores de membrana, siendo efectivos para la absorción en frecuencias bajas.

La absorción debe priorizarse en el techo, ya que ofrece la mayor superficie y está menos expuesto a impactos.

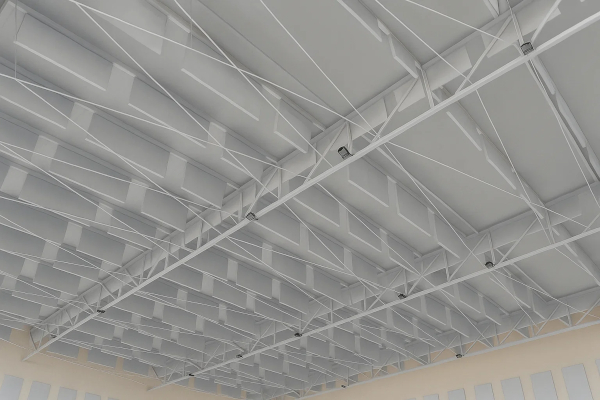

• Baffles Acústicos: Elementos absorbentes verticales suspendidos del techo. Son altamente eficientes en grandes espacios, maximizando la superficie absorbente expuesta y sin interferir con la iluminación o la climatización.

• Paneles de Techo Continuos e Islas Acústicas: Falsos techos de lana mineral o fibra de vidrio, a menudo con un velo de terminación que les confiere resistencia al fuego y a la humedad.

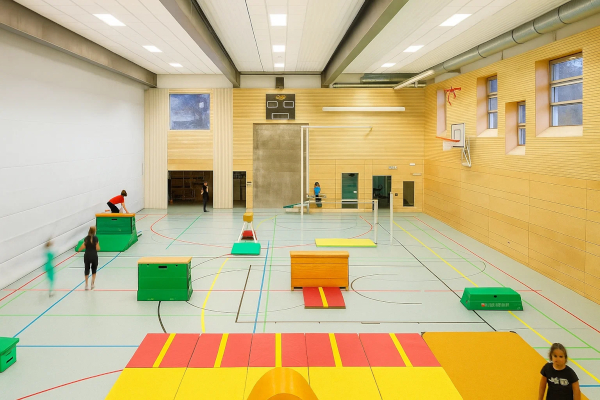

3.2 Absorción en Paredes y Resistencia al Impacto

La absorción en paredes es secundaria, pero necesaria. Los paneles deben estar situados preferentemente por encima de la altura de juego para minimizar el daño. Cuando se colocan a baja altura, deben cumplir con la normativa de resistencia al impacto de balones, como la norma DIN 18032-3.

Los materiales empleados en estas zonas son típicamente paneles de lana de madera cementada (fibras de madera mineralizadas y aglomeradas con cemento) o paneles de fibra de poliéster prensada de alta densidad, que combinan una excelente absorción con una alta resistencia mecánica y durabilidad.

3.3 Consideraciones Acústicas en Piscinas Cubiertas

Las piscinas cubiertas presentan un desafío adicional: la alta humedad y la presencia de cloro. El agua y el aire húmedo son altamente reflectantes, y la humedad puede degradar los materiales absorbentes porosos tradicionales.

Se requieren materiales no higroscópicos (que no absorban humedad), como lanas minerales encapsuladas en películas plásticas resistentes al cloro o paneles de espuma de polietileno de célula cerrada con recubrimiento acústico. Es fundamental considerar el punto de rocío para evitar condensación dentro de las cavidades de los paneles, lo cual podría anular su función absorbente.

3.4 Acústica Variable y Usos Múltiples

En polideportivos diseñados para albergar eventos variados (deportivos, culturales, conciertos), la acústica debe ser flexible. Para ello, se pueden emplear sistemas de acústica variable:

• Cortinas Acústicas Pesadas: Cortinas de gran masa y pliegue que se despliegan para absorber parte de la energía sonora, reduciendo el T60 para eventos donde se requiere mayor inteligibilidad (conferencias, teatro).

• Paneles y Banderolas Giratorias: Elementos absorbentes y reflectantes que pueden rotar o replegarse para modificar la geometría acústica del espacio.

4. Métodos de Medición y Criterios de Calidad

El diseño acústico se basa en mediciones objetivas que permiten validar el cumplimiento de los objetivos.

El parámetro principal es el Tiempo de Reverberación (T60), medido in situ y comparado con los valores óptimos calculados según el volumen de la sala  y su Uso Previsto. El T60 se utiliza para calcular el área de Absorción Equivalente necesaria, basándose en la fórmula de Sabine o Eyring, según el nivel de absorción.

Además del T60, se utilizan otros parámetros para evaluar la calidad sonora interna:

• Índice de Inteligibilidad de la Palabra (STI): Mide la calidad de la transmisión de voz. Es crucial para los sistemas de megafonía y las instrucciones del entrenador.

• Claridad: Evalúa la relación entre la energía sonora temprana (que contribuye a la claridad) y la energía sonora tardía (que contribuye a la reverberación).

• Definición: Similar a la Claridad, mide el porcentaje de energía sonora que llega en los primeros 50 milisegundos.

Para el aislamiento, se mide el Nivel de Presión Sonora y se calcula el Aislamiento a Ruido Aéreo o el nivel de Ruido de Impacto Normalizado  en las estancias receptoras.

5. Mantenimiento y Durabilidad Acústica

Una solución acústica efectiva debe ser duradera. Los polideportivos están sometidos a un uso intensivo, riesgo de vandalismo, alta humedad en ciertas zonas y protocolos de limpieza estrictos.

El diseño debe especificar materiales que garanticen la Clase de Absorción a lo largo del tiempo. Esto implica:

• Resistencia Mecánica: Los paneles deben resistir golpes y raspaduras. Los acabados con velos de fibra de vidrio de alta densidad o los productos cementados cumplen esta función.

• Resistencia a la Humedad y a Agentes Químicos: Obligatorio en piscinas y zonas de vestuarios, donde se requieren materiales inertes y no porosos que soporten la limpieza frecuente y los vapores de cloro.

• Fácil Mantenimiento: Los materiales deben ser lavables o fácilmente reemplazables, sin que su limpieza comprometa sus propiedades fonoabsorbentes.
