Control de Vibraciones en Maquinaria Industrial: Sistemas Antivibratorios

Las vibraciones en maquinaria industrial representan uno de los desafíos más críticos para la eficiencia operativa, la durabilidad de los equipos y la seguridad laboral. El control efectivo de estas vibraciones mediante sistemas antivibratorios no solo mejora el rendimiento de las instalaciones, sino que también reduce significativamente los costes de mantenimiento y prolonga la vida útil de la maquinaria.

Fundamentos de las Vibraciones en Entornos Industriales

Definición y Características

Las vibraciones mecánicas se definen como oscilaciones de un sistema físico alrededor de su posición de equilibrio. En el contexto industrial, estas pueden clasificarse en vibraciones operacionales normales, caracterizadas por parámetros estables y amplitudes dentro de los estándares establecidos, y vibraciones problemáticas, que se manifiestan mediante inestabilidad de parámetros, nuevos componentes de frecuencia y aumentos bruscos de amplitud.

Principales Causas de Vibraciones Excesivas

El desequilibrio constituye la causa más común de vibraciones en equipos rotatorios. Se produce por una distribución desigual de la masa en componentes como motores, rotores, ventiladores y bombas, creando un punto de pesadez que genera fuerzas centrífugas. Matemáticamente, la fuerza centrífuga del desequilibrio es proporcional al cuadrado de la velocidad de rotación, lo que explica por qué duplicar la velocidad cuadruplica la fuerza de desequilibrio.

Otras causas fundamentales incluyen la desalineación entre ejes, que puede ser paralela, angular o combinada; el desgaste de rodamientos, que introduce irregularidades en el movimiento rotatorio; las holguras mecánicas excesivas que permiten movimientos no controlados; y los problemas de resonancia, donde coinciden las frecuencias naturales del sistema con las frecuencias de excitación.

Tipos de Sistemas Antivibratorios

Soportes Elastoméricos

Los soportes antivibratorios de caucho-metal representan la solución más versátil para el control de vibraciones. Fabricados principalmente con elastómero de tipo NR (caucho natural) para temperaturas de trabajo entre -40°C y 70°C, o tipo VMQ con alta tasa de amortiguamiento interno para temperaturas entre -60°C y 250°C. Su efectividad radica en la capacidad de absorber energía vibratoria mediante deformación controlada del material elastomérico.

Estos soportes están disponibles en diferentes configuraciones geométricas y durezas Shore A, permitiendo adaptarse a una amplia gama de cargas y frecuencias de operación. Los silent blocks constituyen una variante especialmente efectiva, compuesta por elementos metálicos unidos por un cuerpo antivibratorio de caucho.

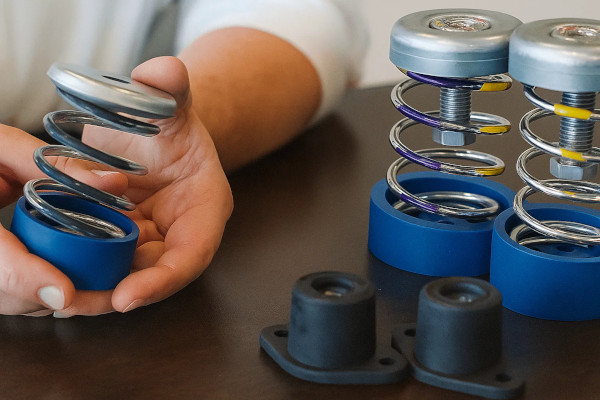

Sistemas de Muelle

Los resortes antivibratorios están especialmente indicados para el aislamiento de vibraciones de baja frecuencia (10-40 Hz). Su funcionamiento se basa en la física del sistema masa-muelle-amortiguador, permitiendo que la energía vibratoria se disipe sin transmitirse directamente al entorno. Los elementos de muelle fabricados con muelles de acero de alta resistencia a la fatiga pueden reducir hasta el 99% de las vibraciones en algunas aplicaciones.

Sistemas Neumáticos

Los amortiguadores neumáticos utilizan aire comprimido para proporcionar aislamiento variable y capacidad de nivelación automática. Son especialmente efectivos para equipos con cargas variables o que requieren ajuste de altura durante la operación. Su frecuencia natural puede variar entre 1,2 Hz y 5 Hz, ofreciendo aislamiento superior para vibraciones de baja frecuencia.

Amortiguadores Hidráulicos

Los amortiguadores hidráulicos proporcionan una desaceleración controlada y predecible, transformando la energía cinética en energía térmica. A diferencia de los amortiguadores de goma y resortes que tienen un efecto de retroceso indeseado, los amortiguadores industriales eliminan el rebote y proporcionan un control superior del movimiento.

Aplicaciones Industriales Estratégicas

Maquinaria Rotatoria

En motores eléctricos, generadores y turbinas, los sistemas antivibratorios son esenciales para controlar las vibraciones generadas por el desequilibrio del rotor y las fuerzas electromagnéticas. La aplicación de soportes elásticos reduce significativamente la transmisión de vibraciones a la estructura de soporte y mejora la eficiencia energética.

Equipos de Proceso

Los compresores, bombas y ventiladores requieren soluciones antivibratorias específicas debido a sus características operacionales. Los compresores alternativos, por ejemplo, generan vibraciones pulsantes que requieren sistemas de muelle con alta capacidad de deflexión. Las bombas centrífugas se benefician especialmente de montajes elastoméricos que absorben tanto las vibraciones radiales como axiales.

Maquinaria de Precisión

Las máquinas-herramientas, rectificadoras y equipos de medición son especialmente sensibles a las vibraciones externas. Para estos equipos, se emplean sistemas de protección pasiva que aíslan la maquinaria de vibraciones provenientes del entorno. Los sistemas neumáticos de alta precisión pueden mantener frecuencias naturales inferiores a 3 Hz, proporcionando aislamiento excepcional.

Transformadores y Equipos Eléctricos

Los transformadores eléctricos requieren sistemas antivibratorios específicos como los Trafoflex®, diseñados para eliminar más del 99% del ruido estructural. Estos sistemas están homologados para su uso en instalaciones eléctricas de baja, media y alta tensión, cumpliendo con las exigentes normativas del sector eléctrico.

Tecnologías de Monitoreo y Mantenimiento Predictivo

Sistemas de Monitoreo Continuo

Las tecnologías de monitoreo en línea permiten la supervisión continua de los niveles de vibración mediante sensores instalados permanentemente en la maquinaria. Los sistemas avanzados como el VM600 ofrecen alta densidad de canales para aplicaciones complejas, mientras que soluciones como el VSV301 proporcionan escalabilidad desde 2 canales para aplicaciones más específicas.

Análisis Avanzado de Señales

El análisis de vibraciones mediante transformada rápida de Fourier (FFT) permite identificar patrones específicos de fallo. Los algoritmos inteligentes como Shock Finder™ hacen que la detección de fallas sea automática y visible en cualquier dispositivo habilitado. El análisis puede incluir hasta 10 condiciones de operación diferentes, adaptando automáticamente los parámetros de adquisición y umbrales de alarma.

Sensores y Instrumentación

Los principales tipos de sensores incluyen acelerómetros piezoeléctricos para medición de aceleración con alta sensibilidad, geófonos electromagnéticos para medición de velocidad en aplicaciones estructurales, y transductores de desplazamiento para monitoreo de movimientos relativos. Cada tipo de sensor tiene aplicaciones específicas según el rango de frecuencias y amplitudes de interés.

Marco Normativo y Estándares

Normativas Internacionales

La serie de normas ISO 10816 establece los criterios para evaluar la severidad de vibraciones en diferentes tipos de maquinaria. La ISO 10816-3 se enfoca en motores eléctricos con potencia superior a 15 kW y velocidades entre 120 rpm y 15.000 rpm, mientras que la ISO 10816-7 es específica para bombas centrífugas.

Regulación Nacional

En España, el Real Decreto 1311/2005 transpone la Directiva europea 2002/44/CE, estableciendo las disposiciones mínimas para la protección de trabajadores frente a vibraciones mecánicas. La normativa especifica valores límite de exposición diaria de 5 m/s² para vibraciones mano-brazo y 1,15 m/s² para vibraciones de cuerpo entero.

Estándares Específicos

La norma UNE 100-153/88 proporciona herramientas específicas para soluciones antivibratorias en instalaciones térmicas. Esta normativa es particularmente relevante para sistemas HVAC y equipos de climatización industrial, donde el control de vibraciones afecta tanto al rendimiento energético como al confort acústico.

Beneficios Económicos y Operacionales

Reducción de Costes de Mantenimiento

La implementación de sistemas antivibratorios efectivos puede reducir hasta el 99% de las vibraciones en aplicaciones específicas, lo que se traduce en una reducción significativa del desgaste de componentes. Los estudios demuestran que las paradas de producción imprevistas cuestan entre 50 y 100 veces más que el mantenimiento planificado.

Mejora de la Productividad

El mantenimiento predictivo basado en análisis de vibraciones puede extender la vida útil del equipo hasta en un 30%. La detección temprana de problemas permite programar intervenciones en momentos óptimos, minimizando el impacto en la producción y evitando costosas reparaciones de emergencia.

Cumplimiento Normativo y Seguridad

Los sistemas de control de vibraciones contribuyen significativamente al cumplimiento de las normativas de seguridad laboral. Una reducción de 10 dB en el nivel de ruido se percibe como una reducción del doble de la sonoridad, mejorando considerablemente las condiciones de trabajo. Esto es especialmente importante en instalaciones donde el nivel de ruido puede superar los 90 dB.

Selección y Diseño de Soluciones

Criterios de Selección

La selección del sistema antivibratorio adecuado debe considerar factores como la frecuencia de operación, cargas estáticas y dinámicas, condiciones ambientales y requisitos de instalación. Los sistemas de muelle son preferibles para bajas frecuencias, mientras que los elastoméricos son más efectivos en rangos de frecuencia media.

Diseño de Instalación

La posición de los soportes antivibratorios determina los modos de vibración del conjunto suspendido. Es recomendable una distribución uniforme que mantenga el centro de gravedad del equipo dentro del polígono formado por los puntos de apoyo. La altura de montaje y la rigidez del sistema deben calcularse para evitar frecuencias de resonancia críticas.

Tendencias Futuras y Tecnologías Emergentes

Sistemas Inteligentes

Los sistemas de monitoreo con inteligencia artificial están revolucionando la detección y diagnóstico de problemas vibratorios. Las recolecciones automáticas cada 30 minutos con algoritmos de aprendizaje automático permiten identificar patrones complejos que escapan al análisis tradicional.

Integración IoT

La integración con plataformas IoT permite el monitoreo remoto continuo y la generación de alertas en tiempo real. Los datos se pueden enviar a sistemas basados en la nube para análisis avanzados, facilitando el mantenimiento proactivo sin necesidad de inspecciones presenciales.
