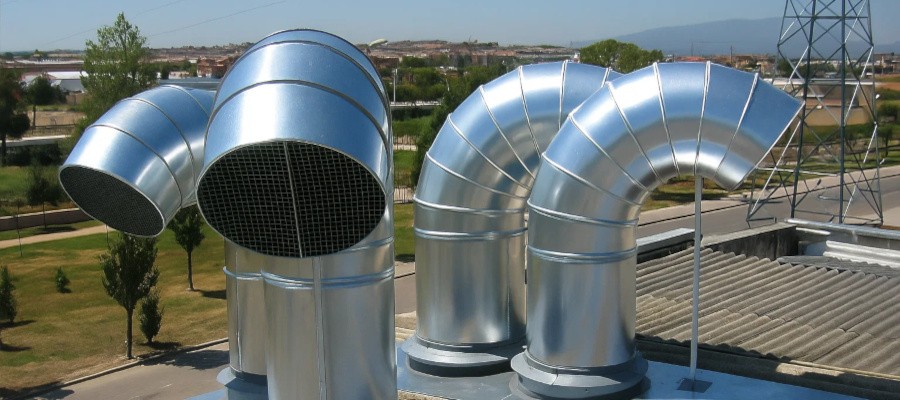

Aislamiento de Sistemas de Ventilación Industrial: Conductos y Extractores

I. Introducción y Contextualización del Control Acústico Industrial

I.A. La Imperiosa Necesidad del Control de Ruido en la Industria

El control del ruido generado por los Sistemas de Ventilación, Calefacción y Aire Acondicionado (HVAC) es un componente fundamental de la ingeniería industrial moderna. Las repercusiones de un sistema acústicamente deficiente van más allá de la simple molestia, afectando directamente el capital humano y la eficiencia operativa. El ruido generado por ventiladores y equipos puede causar graves molestias a los trabajadores, pudiendo derivar en daños auditivos y la consiguiente reducción del rendimiento y la productividad laboral.

El aislamiento acústico se erige como una estrategia crucial para la mejora de la Calidad Ambiental Interior (IEQ), extendiendo los beneficios de entornos silenciosos y confortables, tradicionalmente buscados en el sector terciario, al entorno industrial. Adicionalmente, el aislamiento, si bien prioritario por motivos de proceso y seguridad, es un factor clave para el ahorro energético y la reducción del impacto ambiental, incluyendo la mitigación de CO2. En este contexto, la implementación de proyectos de mejora tecnológica que incluyan el aislamiento acústico suele contar con programas de ayuda y financiación que reconocen su doble rentabilidad: operativa y medioambiental.

I.B. Marco Regulatorio y la Brecha Industrial

El ámbito regulatorio establece estándares de referencia, aunque su aplicación varía significativamente entre sectores. Existen directivas internacionales, como la Directiva 2000/14/CE, que proveen métodos de medición y códigos de ensayo detallados, y fijan límites armonizados de potencia acústica para una amplia gama de maquinaria de uso al aire libre. Esto garantiza la claridad regulatoria y evita barreras comerciales internas.

No obstante, el sector industrial a menudo se enfrenta a un marco normativo menos estricto en comparación con el sector residencial. Este último está firmemente regido por el Código Técnico de la Edificación (CTE). El sector industrial, en cambio, presenta un retraso en la implementación de normas obligatorias de aislamiento para procesos y sistemas. En este escenario, la justificación de un proyecto de control acústico no se basa únicamente en el cumplimiento legal, sino en la demostración del Retorno de la Inversión (ROI). La mitigación del ruido se convierte en un beneficio colateral crítico derivado de la eficiencia energética y la seguridad laboral. Por ello, la inversión en aislamiento se justifica a través de la cuantificación del ahorro potencial (que puede ser significativo, con proyecciones de ahorro anual en la industria) y la mitigación de los costes intangibles asociados a la baja productividad generada por el ruido.

Es esencial establecer una distinción conceptual clara: Aislamiento Acústico se refiere a la capacidad de un sistema para minimizar la transmisión de ruidos no deseados (relacionado con la Pérdida de Transmisión o Rw​), mientras que el Acondicionamiento Acústico se centra en el control de la reverberación interna dentro de un recinto. Ambos conceptos deben integrarse en la fase de proyecto.

II. Fundamentos de la Generación y Propagación del Ruido en Sistemas de Ventilación

II.A. Fuentes Primarias: El Ruido del Extractor y el Ventilador

Los ventiladores y extractores son, por definición, las principales fuentes de ruido dentro de un sistema de ventilación. Este ruido se clasifica generalmente en dos tipos: mecánico y aerodinámico. El ruido mecánico es producto de vibraciones transmitidas a través de la estructura del equipo. El ruido aerodinámico, sin embargo, es generado por el movimiento del aire, el flujo turbulento, y, de manera crucial, por la frecuencia de paso de pala (BPF).

La BPF (calculada como el número de palas multiplicado por las RPM) determina la frecuencia tonal dominante que debe ser atenuada. El nivel de ruido de los ventiladores industriales está directamente relacionado con sus dimensiones y velocidad de rotación. Por ejemplo, ventiladores de diferentes diámetros y RPM pueden generar niveles de ruido que oscilan entre 68 dB y 78 dB. Comprender este espectro de ruido es vital, ya que el tratamiento acústico debe diseñarse específicamente para atenuar este rango de frecuencia de interés. El tratamiento requerido para un equipo de bajas RPM y gran diámetro (ruido de baja frecuencia) es radicalmente distinto al de una turbina de altas RPM (ruido de alta frecuencia).

II.B. Fuentes Secundarias y Ruido Regenerado

El ruido en un sistema de ventilación no es exclusivamente inherente a la fuente primaria. El ruido regenerado es un fenómeno aerodinámico que ocurre cuando el flujo de aire se ve perturbado o restringido. Este ruido secundario se produce en accesorios del conducto, como codos, dampers, bifurcaciones e incluso en los mismos atenuadores de ruido.

La prevención es la medida más efectiva contra la regeneración. Para evitar estos problemas aerodinámicos, es imprescindible controlar rigurosamente las velocidades de flujo dentro de los conductos. La recomendación técnica dicta que las velocidades en los ramales no deben superar el 80% del valor máximo permisible. Esta limitación de velocidad es una medida acústica preventiva esencial. Si se utilizan conductos subdimensionados o componentes excesivamente restrictivos, la alta velocidad de aire necesaria para mantener el caudal generará inevitablemente ruido regenerado. Esta regeneración puede anular la eficacia de cualquier tratamiento acústico costoso aplicado a la fuente primaria. Por lo tanto, un enfoque holístico requiere un diseño aerodinámico optimizado que minimice la turbulencia y la resistencia.

Es fundamental, además, diferenciar las vías de transmisión acústica: el ruido aéreo que viaja dentro del conducto y se irradia hacia afuera (ruido de ruptura o breakout noise), y el ruido estructural, que son vibraciones transmitidas a través del metal del conducto hacia las estructuras adyacentes (paredes, forjados).

III. Estrategias de Atenuación para Extractores y Equipos Generadores (Fuentes Puntuales)

III.A. Encapsulamiento Acústico y Cabinas de Aislamiento

La estrategia más robusta para mitigar el ruido en grandes extractores y equipos generadores es el encapsulamiento acústico mediante la instalación de cabinas especializadas. El diseño de estas cabinas se basa en el principio de masa-resorte-masa, empleando paneles de alta densidad y materiales absorbentes en el interior.

Los datos técnicos disponibles confirman la alta eficacia de estas soluciones, las cuales pueden ofrecer valores de aislamiento acústico ponderado (Rw​) de 30 dB a 36 dB o superiores. La atenuación por frecuencia puede ser especialmente efectiva en los rangos más altos, alcanzando hasta 50 dB a 4000 Hz. La selección del modelo de cabina debe estar guiada por el análisis espectral del ruido. Si la fuente produce ruido de baja frecuencia (63-125 Hz), se requieren paneles más pesados para lograr atenuaciones necesarias, que típicamente se encuentran en el rango de 18 dB a 22 dB.

A continuación, se presenta una tabla que ilustra las prestaciones acústicas típicas de los encapsulamientos industriales:

Tabla: Atenuación Acústica Típica de Cabinas/Encapsulamientos Industriales por Frecuencia

III.B. Desacoplamiento Estructural y Vibratorio

Incluso si se utiliza una cabina de aislamiento de alto rendimiento, la vibración mecánica generada por el equipo puede seguir transmitiéndose a la estructura del edificio (flanqueo). Por ello, es esencial aplicar un "corte elástico" entre el equipo y la cimentación.

Las soluciones de desolidarización implican el uso de bases flotantes, resortes o paneles elásticos, a menudo hechos de mantas de fibras minerales, que deben estar totalmente desolidarizados de las paredes verticales y forjados circundantes. Este desacoplamiento efectivo previene la propagación de ruidos de choque e impide su recepción por vía aérea en recintos contiguos. Además de la mitigación acústica, al ubicar los equipos de ventilación, se debe considerar la distribución uniforme del caudal de aire y la protección exterior (mediante deflectores o persianas) contra la entrada de elementos externos como el agua de lluvia.

IV. Control de Ruido en Conductos: Dispositivos de Atenuación Aerodinámica

IV.A. Silenciadores Acústicos: Clasificación y Mecanismos

Los silenciadores acústicos son dispositivos insertados estratégicamente en la trayectoria del conducto para reducir el ruido aéreo transmitido desde la fuente. Su selección debe basarse rigurosamente en el espectro de frecuencias dominante del sistema.

1. Silenciadores Resistivos: Operan por absorción. Utilizan materiales porosos y blandos, como espumas o fibras, para convertir la energía sonora en calor. Son particularmente efectivos para atenuar frecuencias medias y altas, que suelen estar asociadas al ruido de flujo turbulento.

2. Silenciadores Reactivos: Funcionan por reflexión e interferencia. Utilizan cámaras de expansión y resonadores (análogos a los resonadores de Helmholtz) para reflejar las ondas sonoras hacia la fuente, logrando una atenuación altamente efectiva de tonos específicos de baja frecuencia y pulsaciones. Su diseño está intrínsecamente ligado a la longitud de onda de la frecuencia más baja a atenuar.

3. Silenciadores Mixtos: Combinan la absorción del forro poroso (resistivo) con la acción de las cámaras resonantes (reactivo), ofreciendo una atenuación de banda ancha que aborda un espectro más completo de ruido.

IV.B. El Compromiso Crítico: Pérdida de Inserción vs. Pérdida de Carga

El diseño de silenciadores es un ejercicio de compromiso entre la ganancia acústica y la eficiencia aerodinámica. La Pérdida de Inserción es la ganancia de atenuación deseada (medida en dB). La Pérdida de Carga (ΔP) es la resistencia al flujo que el silenciador introduce en el sistema.

La inclusión de cualquier silenciador inevitablemente introduce un coeficiente de resistencia al flujo (ζ). La ingeniería acústica exige seleccionar dispositivos que maximicen la pérdida de inserción con la menor pérdida de carga posible. Un silenciador que introduce una resistencia excesiva obliga al ventilador a operar a mayor potencia para mantener el caudal, lo cual, paradójicamente, incrementa el consumo energético y el ruido primario de la fuente. El coeficiente de resistencia debe ser ajustado por un factor de corrección que tiene en cuenta la velocidad media de flujo fuera del silenciador.

Tabla: Tipos de Silenciadores Acústicos y Criterios de Aplicación

V. Control de Ruido en Conductos: Aislamiento Perimetral y Amortiguación Estructural

V.A. Tratamiento del Ruido de Ruptura (Breakout Noise)

Los conductos metálicos poseen una alta capacidad de conducción, actuando como vías eficientes para el ruido del ventilador y el ruido generado por el flujo turbulento. Este ruido interno se irradia hacia el exterior del conducto, un fenómeno conocido como ruido de ruptura. Para mitigar esta radiación, se requiere la aplicación de materiales con elevadas propiedades de Pérdida de Transmisión y capacidad de amortiguación de vibraciones.

Los materiales de aislamiento acústico más efectivos incluyen:

• Espumas Elastoméricas Flexibles: Excelentes para amortiguar las vibraciones que generan ruido de baja frecuencia transmitido tanto por estructuras como por el aire, además de proporcionar absorción acústica para la pérdida de transmisión.

• Barreras de Masa: Materiales pesados y densos (barreras de masa cargadas o materiales de construcción densos como el hormigón) que son más efectivos para la absorción de frecuencias bajas.

Una estrategia óptima para los conductos suele involucrar una doble capa: una capa de amortiguación adherida al metal para reducir la vibración estructural, seguida de una capa externa de aislamiento térmico/acústico con alta masa, como paneles de lana de roca, para mejorar la Pérdida de Transmisión Aérea.

V.B. Desafíos de Instalación y Materiales

La ubicación del material de aislamiento es clave. Generalmente, es preferible instalar materiales en el exterior del conducto. Aplicar materiales porosos o flexibles en el interior de un conducto de retorno, especialmente después del filtro, conlleva el riesgo de que el material se desprenda, lo que podría dañar la turbina del ventilador.

La selección del material debe basarse en el espectro de frecuencias a mitigar: los ruidos de alta frecuencia son mejor absorbidos por materiales blandos y porosos (fibras), mientras que las frecuencias bajas requieren barreras pesadas y densas (masa). Es crucial aplicar aislamiento adicional en puntos críticos como transiciones y codos, ya que son zonas de máxima turbulencia y regeneración de ruido.

Adicionalmente, el entorno industrial (químico, alimentario) impone retos de durabilidad. Los materiales seleccionados no pueden basarse únicamente en su coeficiente de absorción (α) o Rw​, sino que deben resistir altas temperaturas, humedad y exposición a químicos corrosivos sin compactarse o degradarse, asegurando la longevidad de la prestación acústica. Por ello, se deben priorizar materiales especializados y sistemas de aislamiento cuyo comportamiento haya sido verificado bajo condiciones industriales severas.

VI. Diseño Aerodinámico Integrado y Optimización de Flujo

VI.A. El Vínculo entre Pérdida de Carga y Ruido Regenerado

El control acústico más eficiente comienza en la fase de diseño. La prevención del ruido regenerado, lograda a través de un diseño de baja velocidad, es la medida más económica y efectiva. Un diseño que mantiene velocidades bajas en los ramales y los recorridos finales minimiza la turbulencia y, por ende, el ruido.

El ingeniero debe evaluar rigurosamente el coeficiente de resistencia (ζ) introducido por cada componente, incluidos los silenciadores. Si un componente mal seleccionado genera una resistencia excesiva, el sistema requerirá mayor potencia del ventilador, contrarrestando el beneficio acústico del propio silenciador al aumentar el ruido primario y regenerado. Esta interdependencia confirma que el diseño aerodinámico es un factor acústico, no meramente de eficiencia.

VI.B. Ingeniería de Diseño Acústico A Priori

Es imprescindible que los conceptos de aislamiento y acondicionamiento acústico sean integrados en la fase inicial del proyecto, y no tratados como soluciones correctivas posteriores. La primera tarea de diseño es la definición precisa del rango de frecuencia de interés. Esta definición es crítica porque la longitud de onda de la frecuencia más baja a atenuar determina las dimensiones del conducto de prueba y la selección de silenciadores reactivos. Esta planificación dimensional inicial guía todas las decisiones subsecuentes de material y geometría.

VII. Implementación, Validación y Conclusiones

VII.A. Procedimientos de Instalación y Garantía de Rendimiento

La correcta implementación es tan vital como el diseño. En el caso del aislamiento estructural, es crítico que el "corte elástico" (bases flotantes o mantas elásticas) esté totalmente desolidarizado de las estructuras circundantes (paredes y forjados) para evitar puentes acústicos que anulen la atenuación.

En el contexto industrial, la durabilidad de los sistemas de aislamiento es un factor operativo clave. Se deben utilizar sistemas constructivos cuyo comportamiento esté acreditado y comprobado en entornos de operación real, garantizando que los materiales mantengan su integridad y prestación acústica a largo plazo.

VII.B. Aplicaciones Sectoriales y Resultados Tangibles

El aislamiento acústico es un requisito crucial en sectores de alta exigencia de calidad ambiental y seguridad, como las industrias química y alimentaria. En estos entornos, los sistemas de ventilación son esenciales para la colección de polvos y la purificación del aire.

Los estudios de caso y los proyectos de éxito demuestran el impacto directo de la atenuación de ruido. La implementación de silenciadores acústicos ha demostrado mejorar tangiblemente el ambiente laboral, reduciendo las molestias y los potenciales daños auditivos, lo que se traduce en un aumento del rendimiento y la moral de los trabajadores.1 Dada la complejidad de los parámetros de diseño (espectro de frecuencias, requerido y las interacciones aerodinámicas), es indispensable la consulta con expertos en aislamiento. Esto permite tomar decisiones adecuadas que optimicen el balance entre la prestación acústica y la viabilidad económica, conociendo de antemano la rentabilidad de cada medida de inversión.
