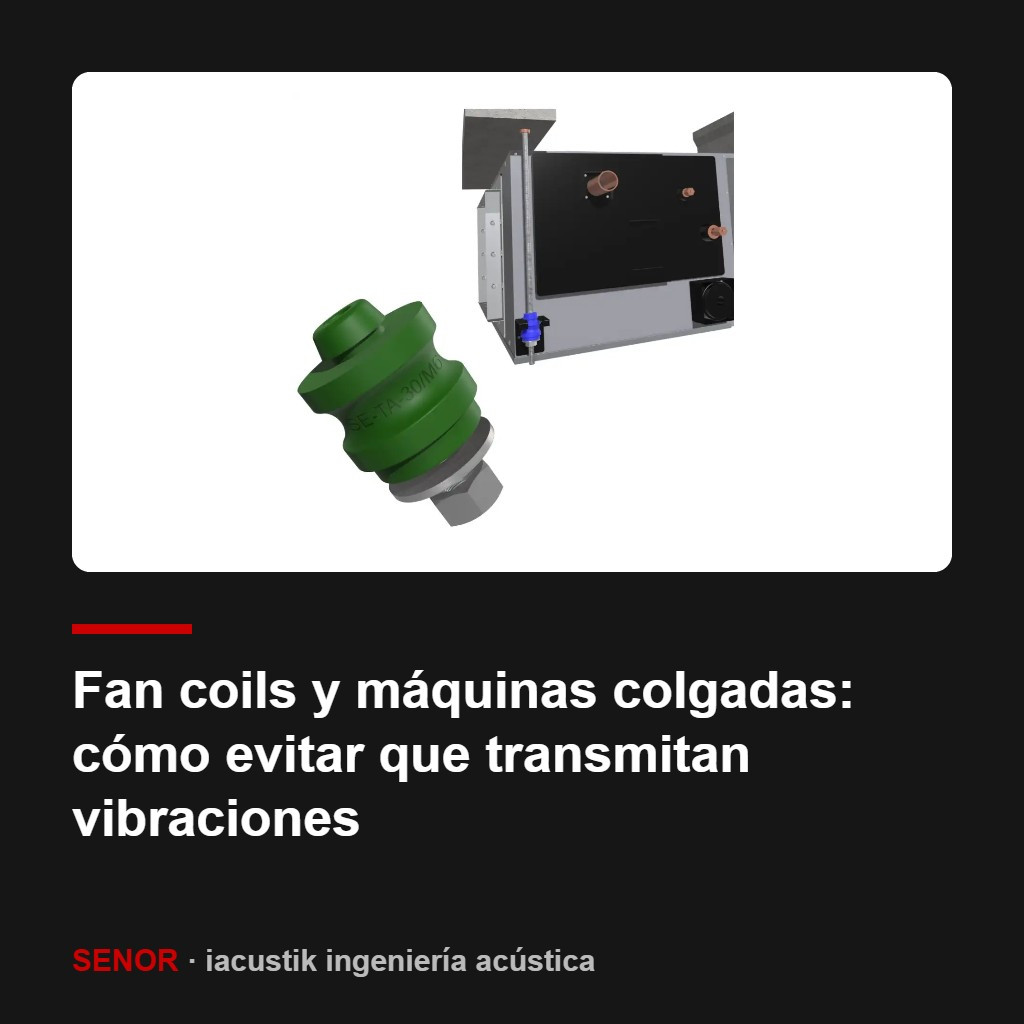

Fan coils y máquinas colgadas: cómo evitar que transmitan vibraciones

Fan coils, cassettes, extractores, recuperadores de calor, unidades interiores de conductos… Cada vez más equipos se instalan colgados del forjado, ocultos sobre un falso techo. Cuando se cuelgan con varilla roscada directamente al forjado, la vibración del ventilador y del motor pasa a la estructura y se oye en la planta de arriba o en los despachos de al lado. La solución es sencilla y barata si se prevé desde el principio: intercalar un amortiguador antivibratorio en cada punto de cuelgue, elegido por la carga y por el tipo de varilla. Así se hace con la gama SENOR.

Por qué una máquina colgada transmite tanto

Un equipo colgado transmite su vibración a través de las varillas, que son elementos rígidos. El forjado actúa como una gran superficie que vibra y radia ese ruido a las estancias contiguas, sobre todo en frecuencias graves. Además, el falso techo no ayuda si la máquina o sus varillas lo tocan: en ese caso también lo pone a vibrar.

El amortiguador corta ese camino: el equipo queda suspendido sobre un elemento elástico y la vibración que llega al forjado se reduce mucho. Para que funcione, la frecuencia de trabajo del equipo tiene que ser claramente mayor que la frecuencia propia del sistema amortiguado; como regla general, el aislamiento empieza cuando la frecuencia de la máquina supera unas 1,4 veces (√2) la frecuencia propia, y mejora cuanto más se separan. Por eso hay que elegir bien el rango de carga.

Cómo elegir el amortiguador para un equipo colgado

1. Peso del equipo y número de cuelgues

Toma el peso en funcionamiento del manual y repártelo entre los puntos de cuelgue (normalmente cuatro). Si el equipo tiene el motor o la batería desplazados a un lado, ese lado carga más. Ejemplo: un recuperador de 80 kg con cuatro cuelgues da 20 kg por cuelgue; si un lado carga más, puede llegar a 25 kg.

2. Rango de carga

Elige un modelo cuyo rango cubra con margen la carga de cada cuelgue. En el ejemplo, un rango de 15–45 kg trabajaría bien con 20–25 kg.

3. Métrica de la varilla

Comprueba la rosca de la varilla o del anclaje (M6, M8, M10). Cada modelo SENOR indica sus métricas disponibles.

4. Goma o híbrido

Los amortiguadores de goma son compactos y suficientes para equipos ligeros de alta velocidad. Los híbridos (muelle y polímero) aíslan desde frecuencias más bajas y son mejor opción para equipos más pesados, de baja velocidad o con motores que generan vibración grave.

5. Espacio disponible

En plenos de poca altura, el tamaño del amortiguador puede decidir el modelo. Revisa la ficha antes de comprar.

Modelos SENOR para fan coils y máquinas suspendidas

En la categoría de máquinas colgadas y fan coils tienes estas opciones:

Para equipos más pesados, en la categoría de máquinas suspendidas están los híbridos de alta capacidad: el SENOR TAV-6000, de muelle y goma, para cargas de hasta 240 kg según la versión, y el TAV-7000, para cargas aún mayores.

Y los conductos y las conexiones

Un equipo bien amortiguado puede seguir transmitiendo vibración por sus conexiones. Une el equipo a los conductos con conexiones flexibles (no con chapa rígida), cuelga también los conductos con elementos elásticos y separa las tuberías de agua con abrazaderas acústicas. Si trabajas con ventilación industrial, te puede interesar nuestro artículo sobre el aislamiento de conductos y extractores.

Errores frecuentes

• Varillas o equipo tocando el falso techo: la placa se convierte en un altavoz. Deja holgura en los pasos y alrededor del equipo.
• Tuercas apretadas contra el elastómero: si se aprieta en exceso o se monta de forma que la varilla quede bloqueada, el amortiguador deja de trabajar.
• Cuelgues inclinados: el amortiguador tiene que trabajar en su eje; una varilla inclinada lo carga de lado.
• Rangos mezclados sin cálculo: todos los cuelgues deben trabajar dentro de su rango, teniendo en cuenta el reparto real del peso.
• Conexiones rígidas a conductos y tuberías: anulan buena parte del aislamiento.

Preguntas frecuentes

¿El amortiguador se pone junto al forjado o junto a la máquina?

Depende del modelo: unos se fijan directamente al forjado y otros se intercalan en la varilla. La ficha técnica de cada modelo indica cómo se monta. En todos los casos, lo importante es que no quede ningún camino rígido que lo «puentee».

¿Qué métrica de varilla necesito?

La que use el equipo y el anclaje al forjado. En la gama SENOR hay modelos para M6, M8 y M10; en las fichas de producto puedes elegir la métrica en las opciones disponibles.

¿Sirven para extractores y conductos?

Sí. El TAV-4000 está pensado para extractores, tuberías y conexiones rígidas en techos, suelos o paredes. Para conductos de chapa, revisa también nuestra categoría de aislamiento acústico de conductos.
